Produktbeskrivelse
Produktspecifikationer
| Standarder | EN 10217-7 |
| Stålkvaliteter | X2CrNi18-9 X2CrNi19-11 X2CrNiN18-10 X5CrNi18-10 X6CrNITI18-10 X6CrNiNb18-10 X2CrNiMo17-12-2 X5CrNiMo17-12-i X-2CrNiMo17-12-2Mo17-12-2Mo CrNiMo17-12-3 X2CrNiMoN17-13-3 X3CrNiMo17-13-3 osv. |
| Tilsvarende standarder |
ASTM A249/A269, ASTM A688, JIS G3463 |
| Ydre diameter (OD) | 6 mm-114,3 mm |
| Vægtykkelse (WT) | 0,5 mm-5 mm |
| Længde |
6m/12m, tilpasset |
| Overfladebehandling | Lys udglødet |
| Produktionsproces | Koldformning + TIG/lasersvejsning |
| Tilstand | Opløsning udglødet |
TORICH U-formet stålrør har med succes bestået EN ISO 3651-2 intergranulær korrosionstest og udviser ingen korrosionsrevner under sensibiliserede forhold; de er i stand til langvarig-resistens over for blandede ætsende medier-specifikt H₂S og Cl⁻-til stede i raffinaderiets råolie.
Vores rørformede produkter fungerer stabilt over et temperaturområde på -196 grader til +550 grader, hvilket gør dem velegnede til høje-temperatur- og højtryksanvendelser såsom hydrokrakning og katalytisk reformering.
Tilpassede tjenester
- TORICH tilbyder tilpasset dimensionering til U-bøjede rør, der dækker hele spektret af standard- og ikke-standarddimensioner til varmevekslere; standard bøjningsradier inkluderer 1.5D, 2.0D, 2.5D og 3.0D.
- Vi leverer forskellige overfladebehandlingsydelser, herunder bejdsning og passivering, indvendig og udvendig spejlpolering og elektropolering.
- Vi tilbyder tilpassede rørendefinisher-inklusive glatte ender, affasning, udblænding og ekspansion-og kan udføre yderligere tjenester såsom præcisionsskæring til længde, afgratning og affasning, alt i overensstemmelse med specifikke krav.
Kemisk sammensætning
| Grad | C | Si | Mn | P | S | Cr | Ni | Mo | Ti/Nb |
|---|---|---|---|---|---|---|---|---|---|
| X6CrNiTi18-10 (1.4541) | Mindre end eller lig med 0,08 | Mindre end eller lig med 1,00 | Mindre end eller lig med 2,00 | Mindre end eller lig med 0,045 | Mindre end eller lig med 0,015 | 17.0–19.0 | 9.0–12.0 | - | Ti større end eller lig med 5×C (mindre end eller lig med 0,7) |
| X6CrNiNb18-10 (1,4550) | Mindre end eller lig med 0,08 | Mindre end eller lig med 1,00 | Mindre end eller lig med 2,00 | Mindre end eller lig med 0,045 | Mindre end eller lig med 0,015 | 17.0–19.0 | 9.0–12.0 | - | Nb større end eller lig med 10×C (mindre end eller lig med 1,0) |
| X2CrNiMo17-12-2 (1,4404) | Mindre end eller lig med 0,030 | Mindre end eller lig med 1,00 | Mindre end eller lig med 2,00 | Mindre end eller lig med 0,045 | Mindre end eller lig med 0,015 | 16.5–18.5 | 10.0–13.0 | 2.0–2.5 | - |
Mekaniske egenskaber
| Ejendom | Rp0,2 (MPa) | Rp1,0 (MPa) | Rm (MPa) | Forlængelse A (%) |
|---|---|---|---|---|
| X6CrNiTi18-10 (1.4541) | ~200–222 | ~235–240 | 500–730 | 30–40 |
| X6CrNiNb18-10 (1,4550) | ~205–232 | ~240 | 510–740 | 30–40 |
| X2CrNiMo17-12-2 (1,4404) | ~180–217 | ~215–240 | 500–700 | 35–45 |
Mulige alternative karakterer
- For forvarmere til råolie-typisk dem, der fungerer uden stærkt sure medier og med en designtemperatur under 350 grader -at vælge 1.4307 (304L) som erstatning for 1.4404 (316L) giver fremragende omkostnings-effektivitet.
- Til applikationer, der involverer langvarig-varmeudveksling ved høje temperaturer over 400 grader, anbefales brugen af 1.4541 (321)-et titanium-stabiliseret rustfrit stål-som et alternativ til 316L, da det effektivt mindsker risikoen for efterfølgende høj-intergranulær temperatur
- Til miljøer karakteriseret ved høje chloridniveauer, sur olie og gas eller havvandskøling er 1.4462 (2205) et passende valg; selvom dens startomkostninger er højere end 316L, giver den en væsentlig længere levetid.
anvendelsesområder
Vores EN 10217-7 U-bøjede svejsede varmevekslerrør i rustfrit stål er specielt designet til brug i raffinaderiers varmevekslere. Disse anvendelser omfatter, men er ikke begrænset til, råolieforvarmere, atmosfæriske og vakuumdestillationsvarmevekslere, katalytisk krakningsslamvarmevekslere, varmevekslere til hydrokrakning og hydrobehandling af reaktorafløb, koksfraktioneringstårnvarmevekslere og varmevekslere til afsaltningsenheder og defineringsenheder blandt forskellige afvandingssystemer.

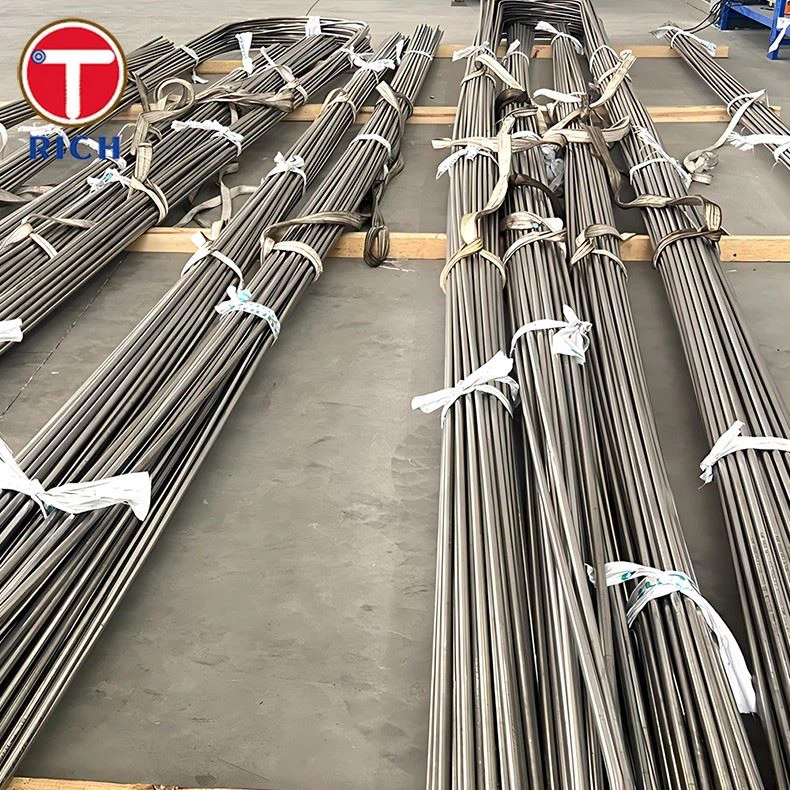

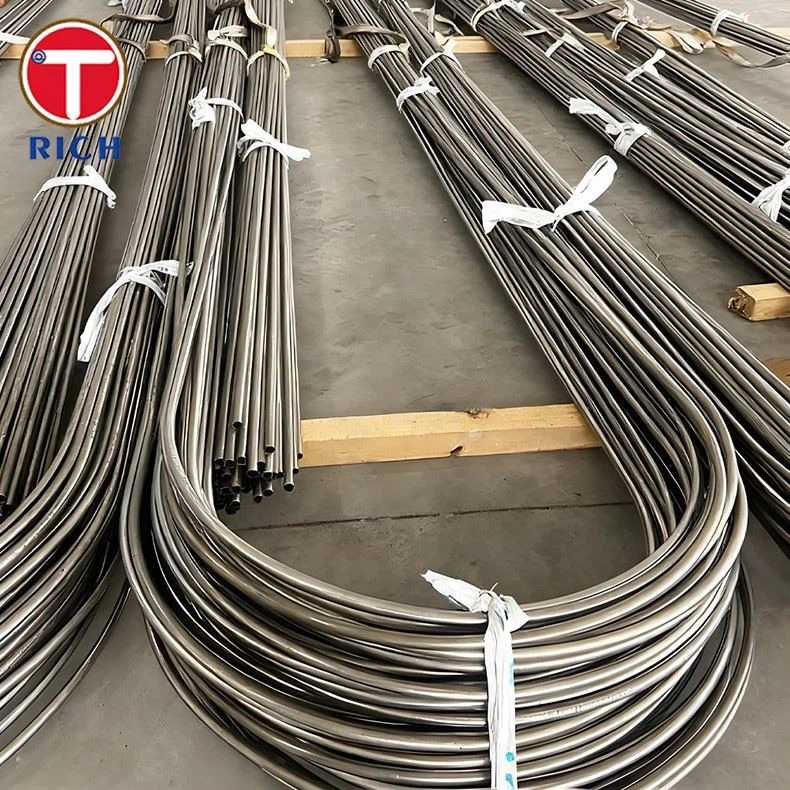

Produktudstilling
Test udstyr
Fabriksudstyr
Bejdseudstyr
Produktpakke
FAQ
Sp.: Hvad er den mindste bøjningsradius for U-rør?
A: I henhold til EN 10217-7 og TEMA-standarder er standardens mindste bøjningsradius (R) 1,5 gange den ydre diameter (R=1.5D); dette kan dog tilpasses til at opfylde specifikke kundekrav.
Q: I hvor høj grad falder vægtykkelsen ved bøjningen? Kan der kompenseres for dette?
A: Vægfortyndingshastigheden på det tyndeste sted på den ydre krone af bøjningen kontrolleres til at forblive inden for 12 % af den oprindelige vægtykkelse. På kundeønske kan vi kompensere for denne udtynding ved at vælge rør med en lidt tykkere væg inden bukning, og derved sikre, at minimumsvægtykkelsen ved bøjningen opfylder alle designspecifikationer.
Spørgsmål: Sammenlignet med sømløse rør, er svejste stålrør mere tilbøjelige til at revne under de høje-driftsforhold, der er typiske for raffinaderiers varmevekslere?
A: Nej, det er de ikke. Vores rør gennemgår en streng dobbelt inspektionsproces-som omfatter 100 % hvirvelstrømstestning og hydrostatisk testning-for at sikre, at styrken af svejsesømmen er fuldstændig ækvivalent med basismaterialets.
