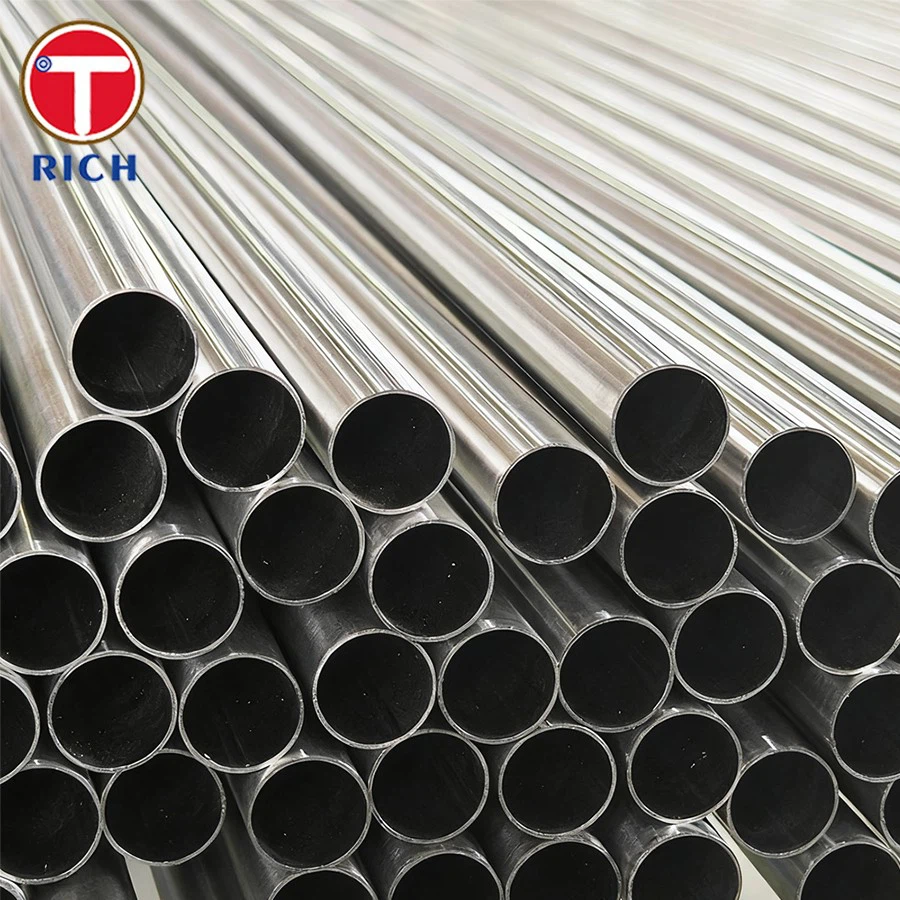

Produktbeskrivelse
Produktspecifikationer
| Standarder | ASTM A269 |
| Stålkvaliteter | SS 304 / UNS S30400 |
| Tilsvarende standarder | EN 1.4301 / JIS SUS304 |
| Ydre diameter (OD) | 6 mm – 89 mm |
| Vægtykkelse (WT) | 0,5 mm – 3,0 mm |
| Længde | 6/12 m, eller skik |
| Overfladebehandling | Lys udglødet |
| Produktionsproces | Elektrisk modstand svejset (ERW) |
| Tilstand | Lys udglødet |
HVAC-systemer håndterer ofte fugtige, kondenserende og mildt ætsende medier, såsom opløst kuldioxid, rengøringsmidler og lignende stoffer. Bestående af 18-20% krom og 8-10,5% nikkel, Grade 304 rustfrit stål danner et stabilt, passivt oxidlag, der modstår korrosion forårsaget af kondens; i modsætning til kulstofstål, kræver det ingen yderligere anti-korrosionsbelægninger.
SS 304 ERW-rør gennemgår en blank udglødningsproces, der opnår en overfladeruhed på Ra mindre end eller lig med 0,8 μm. Fri for oxidation og urenheder, deres glatte indvendige vægge minimerer ophobning af støv og kedelsten og reducerer derved strømningsmodstanden i rørsystemet.
Sammenlignet med 316L rustfrit stål giver Grade 304 en omkostningsfordel på 15-20 %, mens dens ydeevne forbliver fuldt ud tilstrækkelig til at opfylde de almindelige krav til HVAC-applikationer. Desuden er Grade 304 let sammenføjet ved hjælp af metoder såsom pres-fitting eller svejsning, hvilket hjælper med at sænke de samlede installationsomkostninger for systemet.
Tilpassede tjenester
- TORICH tilbyder faste længder på 3m, 6m, 9m og 12m, med tilpasset skæring tilgængelig efter kundens ønske.
- Vi leverer CNC-bukningstjenester, herunder U-bøjninger, serpentinspoler og bukning med flere-radiuser.
- Ud over lyse udglødede finish tilbyder vi forskellige overfladebehandlinger såsom bejdsning og passivering, mekanisk polering (180#, 240#, 320#, 400#, op til 600# korn) og elektropolering (EP).
- Vi tilbyder laserskæring, bukning, afbrænding og svejseforberedelse for at producere specialiserede HVAC-fittings-såsom albuer, T-stykker og reduktionsstykker-der er klar til direkte systeminstallation.
- Til højtryks-HVAC-rørledninger har vi optimeret vores ERW-svejseproces for at forbedre både svejsestyrke og lækage-tæthed.
Kemisk sammensætning
| Element | C (maks.) | Mn (maks.) | Si (max) | P (maks.) | S (maks.) | Cr (%) | Ni (%) | måned (%) |
| TP304 | 0.08 | 2.00 | 1.00 | 0.045 | 0.030 | 18.0–20.0 | 8.0–10.5 | - |
| TP316 | 0.08 | 2.00 | 1.00 | 0.045 | 0.030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| TPXM15 | 0.08 | 2.00 | 1.00 | 0.045 | 0.030 | 15.0–17.0 | 4.0–6.0 | 0.3–0.6 |
Mekaniske egenskaber
| Ejendom | Trækstyrke (MPa) | Yield Strength (MPa) | Forlængelse (%) | Hårdhed (HB) |
| TP304 | 505–735 | Større end eller lig med 215 | Større end eller lig med 40 | Mindre end eller lig med 88 |
| TP316 | 515–760 | Større end eller lig med 205 | Større end eller lig med 40 | Mindre end eller lig med 95 |
| TPXM15 | 480–700 | Større end eller lig med 200 | Større end eller lig med 35 | Mindre end eller lig med 90 |
Mulige alternative karakterer
- I kystnære miljøer eller miljøer med højt-kloridindhold anbefales 316L rustfrit stål. det giver modstandsdygtighed over for grubetæring og sprækkekorrosion, hvilket gør det velegnet til marine HVAC-systemer eller vandsystemer behandlet med kemikalier.
- Til projekter, der involverer omfattende svejsning, er 304L-en lav-kulstofvariant af SS 304- et passende valg. Det minimerer risikoen for intergranulær korrosion og er velegnet til komplekse fremstillingsprocesser.
- Til indendørs HVAC-systemer er 201 rustfrit stål en omkostningseffektiv-mulighed; det giver dog reduceret korrosionsbestandighed og en kortere levetid.
anvendelsesområder
ASTM A269 SS 304 ERW-rør bruges i vid udstrækning i HVAC-systemer. Følgende er centrale anvendelsesområder inden for praktiske scenarier:
- Varmevekslere i kølere, tagenheder og industrielle kølesystemer
- Køle-/varmespiraler og indvendige rørføringer i klimaanlæg
- Kølet vand og køleledninger til centralt klimaanlæg og køleanlæg
- Rene luftkanaler og fordelingsrør til ventilations- og luftfordelingssystemer
- Strukturelle og funktionelle slanger placeret i HVAC-udstyr
Produktudstilling
Test udstyr
Fabriksudstyr
Bejdseudstyr
Produktpakke
FAQ
Q: Hvad er forskellen mellem Bright Annealed (BA) og Annealed & Pickled (AP) overfladefinish?
A: BA-overflader udglødes i en beskyttende atmosfære, hvilket resulterer i en lys, sølvfarvet finish fri for oxidskala, med en overfladeruhed på Ra mindre end eller lig med 0,4 μm. AP overflader bliver omvendt udglødet i fri luft og efterfølgende bejdset for at fjerne oxidbelægninger; de har en mat finish med en overfladeruhed på Ra større end eller lig med 3,2 μm. BA-rør giver overlegen renlighed og er derfor velegnet til krævende HVAC-systemer.
Spørgsmål: Er svejsekvaliteten af ERW-rør (Electric Resistance Welded) pålidelige?
A: Ja, det er pålideligt. ERW-svejsning udføres uden tilsætning af fyldmetal; følgelig gennemgår svejsesømmen omkrystallisation og matcher grundmaterialets kemiske sammensætning. Efter blank udglødning elimineres resterende svejsespændinger, hvilket resulterer i en svejsestyrke, der er mindst 90 % af basismaterialets styrke, med den samlede ydeevne tæt på den for sømløse rør.
Q: Hvad er begrænsningerne med hensyn til korrosionsbestandigheden af 304 rustfrit stål i HVAC-systemer?
Sv: Mens 304 rustfrit stål udviser fremragende korrosionsbestandighed mod kondensat, frostvæsker og typiske bymiljøer, kan langvarig eksponering for høje-chloridmiljøer-såsom kystområder, køletårne eller områder omkring svømmebassiner-føre til grubetæring. I sådanne tilfælde anbefales det at opgradere til 316L rustfrit stål.
