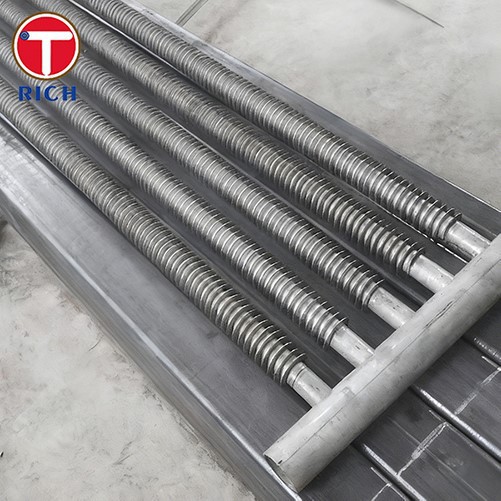

Produktbeskrivelse
Produktspecifikationer
| Standarder | ASTM A312 / ASME SA312 |
| Stålkvaliteter | 304 304L 304H 304LN 309S 309H 310S 316 316L 316LN 317 321 347 347H 348 904L |
| Tilsvarende standarder | EN 10216-5 / DIN 17458 / JIS G3459 |
| Rør ydre diameter (OD) | 12-165 mm, kan tilpasses |
| Rørvægtykkelse (WT) | 1–20 mm, kan tilpasses |
| Rørlængde | Op til 18 m, kan tilpasses |
| Fin Højde | 6–50 mm, kan tilpasses |
| Finnetykkelse | 0,3-5,0 mm, kan tilpasses |
| Fin Pitch | 4-13 FPI, kan tilpasses |
ASTM A312 rustfrit stål basismateriale indeholder 18%–20% krom og 8%–13% nikkel (med TP316L indeholdende yderligere 2%–3% molybdæn). En tæt chromoxidpassiveringsfilm dannes på dens overflade, som effektivt modstår korrosion fra sulfider (H2S), chloridioner (Cl⁻) og sure medier til stede i olie- og gasmiljøer, og derved opfylder olie- og gasindustriens korrosionsbestandighedsstandarder.
Det rustfrit omviklede finnerør anvender en kold-omvikling og høj-svejseproces, der sikrer en tæt mekanisk sammenlåsning mellem finnerne og basisrøret med en kontaktafstand på mindre end eller lig med 0,05 mm. Valideret gennem vibrationstestning viser finnerne ingen forskydning eller løsrivelse, selv under komplekse driftsforhold.
Tilpassede tjenester
- TORICH tilbyder tilpasningstjenester, der er skræddersyet til kundens behov, herunder produktion af rør i forskellige materialer-såsom 304, 316, 321, 310 og 2205 samt tilpassede størrelser.
- Ud over standard bejdsede finish tilbyder vi en række overfladebehandlinger, herunder blank udglødning, sandblæsning og elektropolering.
- Vi tilbyder også finning af "U-bøjningsrør"; specifikt til røggasmiljøer, der er karakteriseret ved høje støvniveauer og en tilbøjelighed til tilsmudsning, understøtter vi tilpasningen af ekstra-bred finneafstand (f.eks. 4-6 mm) for at forhindre tilstopning.
Kemisk sammensætning
| Element | C | Mn | Si | P (maks.) | S (maks.) | Cr | Ni | Mo |
|---|---|---|---|---|---|---|---|---|
| 304L | Mindre end eller lig med 0,030 | Mindre end eller lig med 2,00 | Mindre end eller lig med 1,00 | Mindre end eller lig med 0,045 | Mindre end eller lig med 0,030 | 18.0–20.0 | 8.0–12.0 | - |
| 309S | Mindre end eller lig med 0,080 | Mindre end eller lig med 2,00 | Mindre end eller lig med 1,00 | Mindre end eller lig med 0,045 | Mindre end eller lig med 0,030 | 22.0–24.0 | 12.0–15.0 | - |
| 316L | Mindre end eller lig med 0,030 | Mindre end eller lig med 2,00 | Mindre end eller lig med 1,00 | Mindre end eller lig med 0,045 | Mindre end eller lig med 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
Mekaniske egenskaber
| Ejendom | Trækstyrke (MPa) | Udbyttestyrke (MPa) | Forlængelse (%) | Hårdhed (HB) |
| 304L | Større end eller lig med 485 | Større end eller lig med 170 | Større end eller lig med 35 | Mindre end eller lig med 192 |
| 309S | Større end eller lig med 515 | Større end eller lig med 205 | Større end eller lig med 40 | Mindre end eller lig med 192 |
| 316L | Større end eller lig med 485 | Større end eller lig med 170 | Større end eller lig med 40 | Mindre end eller lig med 192 |
Mulige alternative karakterer
- Incoloy 800 / 800H udviser fremragende krybestyrke og brudstyrke ved høje-temperaturer, hvilket gør den velegnet til varmevekslere, der arbejder ved temperaturer over 600-800 grader.
- Inconel 600 / 625 har overlegen korrosionsbestandighed og oxidationsmodstand, hvilket gør den velegnet til røggasvarmevekslere med høje-temperaturer.
- 904L demonstrerer enestående modstandsdygtighed over for grubetæring, sprækkekorrosion og kloridkorrosion, hvilket gør den velegnet til havvandsafsaltningsanlæg.
anvendelsesområder
De specifikke anvendelser af ASTM A312 rustfrit omviklet ribberør i olie- og gasindustrien er som følger:
- Luftkølere i olieraffinaderier
- Varmevekslere til offshore olieplatforme og FPSO-systemer
- Glykol regenereringsenheder og gasdehydreringssystemer
- Fordampningssystemer til flydende naturgas (LNG).
- Svovlgenvindingsenheder
- Fyrede varmeapparater og petrokemiske ovne i raffinaderier
- Marine HVAC varmevekslersystemer

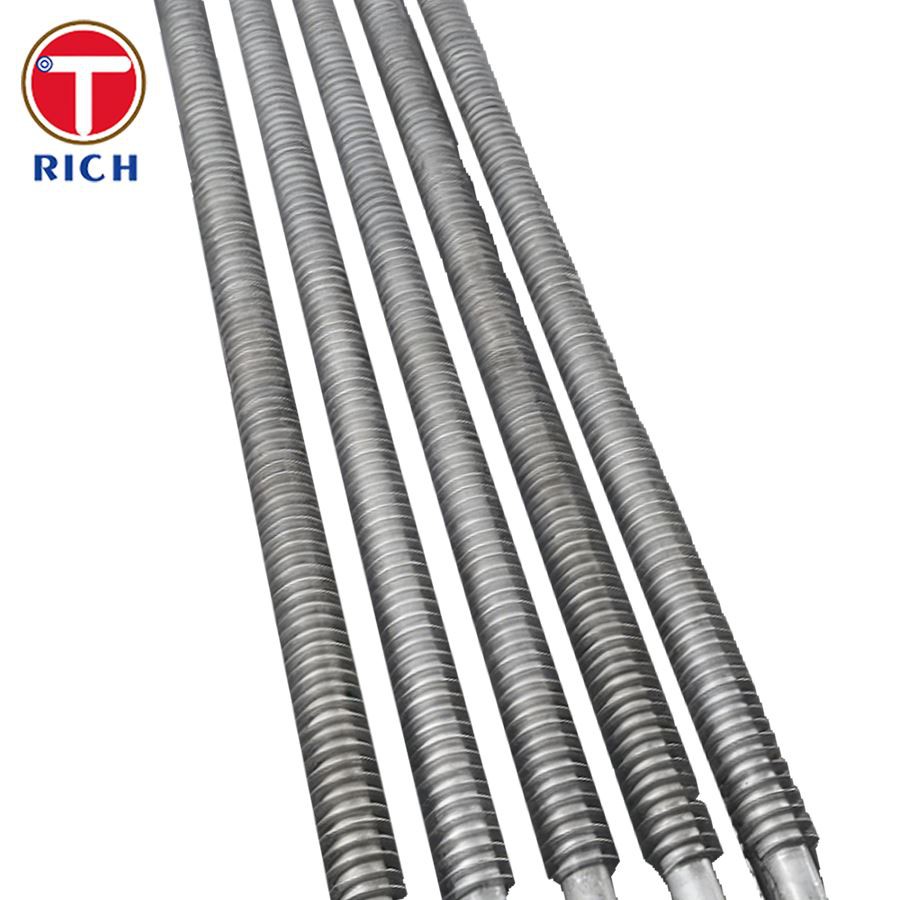

Produktudstilling
Test udstyr
Fabriksudstyr
Bejdseudstyr
Produktpakke
FAQ
Spørgsmål: Hvad er et spiral-vindet rør, og hvordan forbedrer det varmeoverførselseffektiviteten?
A: Spiral-viklede ribberør øger kontaktoverfladen på en varmeveksler ved at vikle en kontinuerlig spiralmetalstrimmel (finne) tæt rundt om den ydre overflade af et basisrør. I olie- og gasapplikationer fremmer denne konfiguration intens turbulens i den eksterne væske, der strømmer gennem skalsiden, og reducerer derved den termiske modstand betydeligt.
Q: Kan specialiserede legeringer bruges til både basisrøret og finnerne?
A: Ja, duplex rustfrit stål, super duplex rustfrit stål, Inconel og 254 SMO er alle tilgængelige muligheder.
Sp.: Kan du fremstille bøjede ribber til brug i U-rørbundt-varmevekslere?
A: Ja, vi kan fremstille U-bøjede ribbede rørsamlinger. Vi kan rumme indledende lige rørlængder på op til 27.000 mm, mens vi opretholder optimal finnedensitet. Ved omhyggeligt at kontrollere bøjningsradius og anvende varmebehandling efter-bøjning sikrer vi, at bøjningerne forbliver fri for rynker og overdreven vægudtynding.
