Finnede rør spiller en afgørende rolle i varmevekslere på tværs af industrier som petrokemi, HVAC, elproduktion, køling og energi. Ved at øge overfladearealet af rørene forbedrer ribbede rør betydeligt varmeoverførselseffektiviteten, hvilket gør det muligt for systemerne at opnå bedre ydeevne og samtidig reducere energiforbruget. Nedenfor er nogle af de mest almindeligt anvendte typer ribberør globalt.
Typer af ribbede rør
Det vigtigste designtræk vedG Type Finned Tubeer indsættelse og svejsning af finner i spiralriller i snittet-i røret. G-finner kan bruges ved høje temperaturer og er meget holdbare. Hovedbegrænsningen ved denne type køleplade er kravet om en minimumsvægtykkelse på 1,65 mm for at kunne rumme rillerne. G-finner kan dog modstå temperaturer op til 400 grader og kan kombineres med kulstofstålfinner for bedre ledningsevne.
Materialer: Bundrør er almindeligvis lavet af kulstofstål, rustfrit stål, kobber osv., mens finner normalt er lavet af aluminium, kobber eller kobberlegeringer.
Ansøgninger: Petrokemiske anlæg,-højtemperaturluftforvarmere, kedeludstyr.
Høj-svejsede ribberører spiralsvejset på stålrør ved hjælp af høj-modstandssvejsning. Disse ribberør har en høj varmeoverførselskoefficient, tykkere finner og er mere robuste end andre ribberør. Finnerne er mindre tilbøjelige til at beskadige, hvilket resulterer i en længere levetid og fremragende holdbarhed og trykmodstand.
Materiale: Rustfrit stål, kulstofstål.
Ansøgninger: Kraftværker, varmevekslere, economizers, industrikedler
Høj-frekvent svejsettakkede ribberørfremstilles ved først at svejse en metalstrimmel til et basisrør ved hjælp af høj-strøm for at danne kontinuerlige finner, og derefter samtidig eller efterfølgende skære og strække toppen af finnerne for at skabe takkede finner, der kombinerer robusthed med høj-effektiv varmeoverførsel. Denne type finne øger luftstrømmens turbulens og forbedrer varmeoverførselseffektiviteten.
Materiale: Kulstofstål, rustfrit stål
Ansøgninger: Høj-effektive industrielle varmevekslere
H Type Finnet Rør, der ligner bogstavet "H" i form, samles ved svejsning (normalt høj-svejsning eller lasersvejsning) to symmetriske basisrør og en rektangulær finne. Den rektangulære finne er skåret i midten for at tillade de to basisrør at passere igennem og svejses sammen og danner to uafhængige strømningskanaler. Finneriller reducerer støvophobning, forbedrer den gennemsnitlige varmeoverførselskoefficient og forhindrer de spiralformede finner i at brænde ud.
Materialer: Kulstofstål, ND-stål, rustfrit stål
Anvendelser: Kraftværkskedler, høje-røggasmiljøer.
L-Foot Finned Tube er lavet ved at rulle metalstrimler ind i L--formede rør, derefter spiralvikle dem på et basisrør og til sidst bruge hydraulisk ekspansion for at sikre en tæt pasform mellem ferrul og basisrør. Denne type forbindelse maksimerer varmeoverførselskapaciteten og forbedrer rørets korrosionsbestandighed. L--formede finner kan modstå temperaturer fra 150 til 170 grader.
Materialer: Basisrøret kan være kulstofstål eller kobberlegering; finnerne er af aluminium eller kobber.
Ansøgninger: HVAC, luftkølere, varmegenvindingsanlæg.

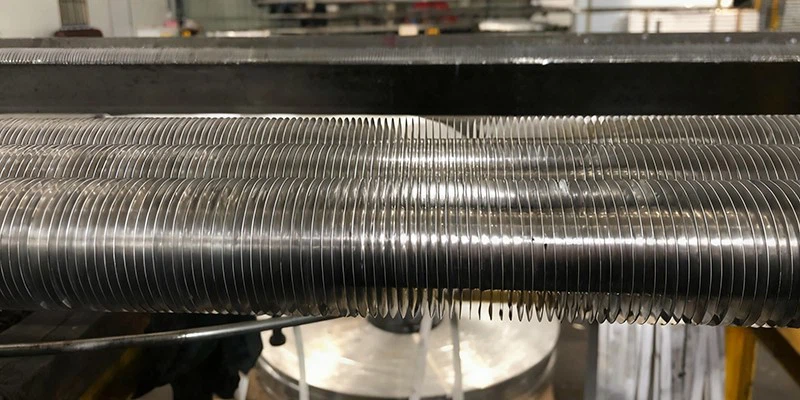

I lighed med fremstillingsmetoden for "L"--formede ribber, har "LL"--formede finner en elliptisk base, der fuldstændigt omgiver basisrøret, hvilket resulterer i fremragende korrosionsbestandighed. Den maksimale driftstemperatur er nogenlunde den samme som for "L"--formede køleplader. Det overlappende "L"--formede kølepladedesign har sammenlåsende finner, der er viklet sammen for at forhindre bevægelse og adskillelse.
Materialer: Bundrør er typisk lavet af stål eller rustfrit stål; finnerne er lavet af aluminium.
Ansøgninger: Korrosive miljøer, luftvarmere, industrielle kølere.
Ekstruderet ribberør, også kendt som valsede ribberør eller integrerede ribberør, er karakteriseret ved "integral formning." En solid dorn (eller matrice) indsættes i et basisrør, mens ruller på ydervæggen udøver tryk og roterer. Under enormt tryk tvinges basisrørets metal ind i riller på rullerne og danner finner af samme materiale og integreret forbundet med basisrøret. Disse ribbede rør tilbyder fordele såsom en glat overflade, lav strømningsmodstand, fremragende korrosionsbeskyttelse og høj varmeledningsevne.
Materiale: Kobber, aluminium og aluminiumslegeringer
Ansøgninger: Offshore platforme, kemiske fabrikker, luft-kølede varmevekslere
Bimetalliske kompositribbede rør fremstilles ved at indsætte et aluminiumsrør i et stål- eller rustfrit stålrør. På et specialiseret valseværk ekstruderer højtryksvalser aluminiumet udad for at danne finner, mens både aluminium og stål gennemgår plastisk deformation. Dette skaber en tæt, sømløs metallurgisk binding mellem de to materialer. Resultatet er et holdbart,-højeffektivt ribberør, der kombinerer stærk trykmodstand med fremragende varmeoverførselsydelse, velegnet til temperaturer op til 280 grader.
Materialer: Bundrøret er typisk lavet af kulstofstål eller rustfrit stål; finnerne er lavet af aluminium eller kobber.
Ansøgninger: Luftkølere, kraftværksturbinekøling.
Valg af det rigtige finnede rør
At vælge det korrekte ribbede rørdesign kræver overvejelser:
- Driftstemperatur og tryk
- Væsketype (luft, gas, olie, damp, kølemiddel)
- Miljøkorrosionsniveauer
- Ønsket varmeoverførselseffektivitet
- Budget-, vedligeholdelses- og levetidsbehov
Ingeniører udfører ofte termiske analyser for at afgøre, om en svejset, indlejret eller mekanisk bundet finnetype bedst matcher systemets-langsigtede krav.
TORICH tilbyder en række avancerede ribberørsløsninger designet til at imødekomme behovene i moderne industri. Vores vigtigste finnerørsprodukter omfatter: Indlejrede finnerør, H-finnede rør, høj-frekvent svejsede finnerør, ekstruderede finnerør osv.
Hvert af disse produkter er fremstillet under streng kvalitetskontrol og leveres med omfattende testrapporter, der sikrer pålidelighed, ydeevne og lang levetid.
