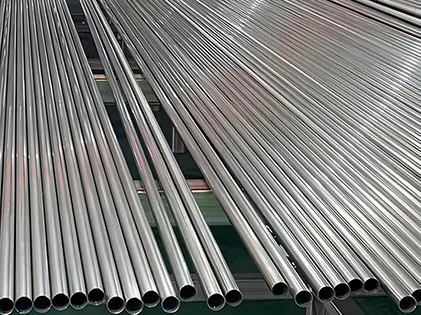

Sådan fremstilles CDW stålrør til præcisionsanvendelser

Rørformede materialer, der anvendes i præcisionsapplikationer, er underlagt usædvanligt strenge krav med hensyn til dimensionstolerance, overfladefinish og strukturel stabilitet.CDW stålrør-et koldt-trukket elektrisk modstandssvejset (ERW) præcisionsstålrør-fremstilles med høj- ERW-rør som basismateriale. Gennem en fler-koldttrækningsproces-, der anvender indvendige dorne, gennemgår materialet en præcis diameterreduktion, vægfortynding og efterbehandling af indre boring.

Denne proces forbedres yderligere ved lys udglødning og præcisionsretning, hvilket i sidste ende opnår dimensionstolerancer på mikron-niveau. Derfor er CDW stålrør en kritisk komponent i områder, hvor dimensionsnøjagtighed er altafgørende-såsom hydrauliske cylindre og transmissionsaksler til biler.

Valg af ERW-rør

Råmaterialet består af høj-kvalitets varmt-valsede stålbånd-enten lavt-kulstofstål eller rustfrit stål-, som efter langsgående opskæring føres ind i en ERW-produktionslinje. De udvalgte stålbånd er underlagt streng kontrol med hensyn til tykkelsesafvigelse og båndprofil; de resulterende svejsede røremner skal udvise en ensartet svejsemikrostruktur, samt ekstrem lav ovalitet og vægtykkelsesexcentricitet, og derved etablere den ideelle geometriske præcision og svejseintegritet, der kræves til efterfølgende koldtrækningsprocesser.

Forberedelse af stål til tegning

De svejste rørstykker gennemgår en sekventiel behandlingsproces-omfattende bejdsning, fosfatering og sæbe-for at fjerne overfladebelægninger og danne en tæt smørende film og derved reducere friktionen under trækningsprocessen. Efterfølgende skæres barrerne til præcise længder, og deres ender sænkes for at sikre en jævn indføring af dornen, hvorved der etableres rene og dimensionelt ensartede startbetingelser for præcis koldtrækning.

Formningsproces for stålbåndsrør

ERW-grundmaterialet, der anvendes i produktionen, gennemgår indledende rørdannelse via en kontinuerlig stålbåndsformningsproces. Stålbåndet bliver kontinuerligt koldt-bøjet gennem en række formningsvalser, der gradvist rulles sammen til et cylindrisk rør, mens det sikres, at de stødende kanter flugter perfekt.

For at imødekomme de strenge krav til fremstilling af præcisionsrør, anvendes lukket-sløjfe dimensionelt overvågningsudstyr gennem hele processen for at udføre realtidskorrektioner af røremnets rundhed. Dette sikrer, at koncentriciteten af ​​det formede røremne opfylder de krævede standarder, og derved etableres et ensartet og stabilt rørformet fundament til efterfølgende svejse- og koldtrækningsoperationer.

Sømsvejseproces

Ved at bruge høj-induktions- eller kontaktsvejsning opvarmes kanterne af røremnet hurtigt til svejsetemperatur og konsolideres efterfølgende med klemruller for at danne en kontinuerlig svejsesøm. Svejsezonen gennemgår øjeblikkeligt intern og ekstern flashfjernelse såvel som i-linje sømudglødning; denne proces eliminerer skøre og hårde mikrostrukturer, hvilket sikrer, at styrken og sejheden af ​​svejsesømmen matcher basismaterialets, og derved opfylder kravene til alvorlig deformation under koldtrækning.

Præcisionstegningsproces

Dornkoldtrækning er en kerneproces til at forbedre rørpræcisionen og eliminere spor af svejsesømme; det udgør også nøgleteknologien, der adskiller CDW (Cold Drawn Welded) stålrør fra konventionelle ERW (Electric Resistance Welded) rør. Et for-behandlet røremne monteres over en lang dorn og trækkes sammen gennem en karbidmatrice.

Under den stærke begrænsning af matricen reduceres rørets ydre diameter, mens dets indvendige boring defineres og poleres af dornen, hvorved der samtidig opnås diameterreduktion, vægtykkelsesreduktion og indvendig overfladefinish i en enkelt omgang.

Opnåelse af dimensionel nøjagtighed

Ved at udnytte præcisionsmatricer og en stabil trækhastighed kan koldtrukne- rør opnå en ydre diametertolerance på ±0,05 mm, en vægtykkelsestolerance på ±0,03 mm og en indre overfladeruhed på Ra mindre end eller lig med 0,8 μm. Multi-gennemløbsdorntrækning korrigerer effektivt små uregelmæssigheder i rørstykket, mens den forbedrer retheden markant og opnår derved kontrolleret præcision på mikronniveau.

Udglødning for stresslindring

Arbejdshærdningen fremkaldt af koldtrækning skal elimineres gennem ikke-oxiderende lysglødning. I en kontinuerlig ovn, der anvender en beskyttende nitrogen-brintatmosfære, gennemgår slangen en rekrystallisationsudglødning for fuldt ud at aflaste resterende spændinger, genoprette duktiliteten og justere dens styrke og hårdhed. Ydermere forbliver overfladen lys og ren-fri for afkullede lag-, hvilket giver en strukturelt ensartet billet til den endelige limning.

Dimensionering og opretning

Efter afslutning af udglødningsprocessen fortsætter materialet til dimensionerings- og udretningsstadierne for yderligere at korrigere fejl i rethed og rundhed. Efterfølgende passerer den gennem en multi-udretningsmaskine for at forfine sin rethed til inden for 0,5 mm/m, og derved eliminere bøjnings- og vridningsdeformationer og sikre, at slangen opfylder de strenge standarder for dimensionel konsistens og rethed, der kræves til præcis samling.

Inspektion og prøvning

Alle færdige rør gennemgår automatisk hvirvelstrøms- eller ultralydsdetektering, fulddimensionel inspektion og visuel overfladeundersøgelse for at eliminere defekter såsom revner og folder. Sideløbende udføres tilfældige prøveudtagninger for træk-, hårdheds-, udfladnings- og afbrændingstests for at verificere mekaniske egenskaber og procestilpasningsevne og derved sikre, at hvert rør opretholder en ensartet kvalitetsstandard.


Tilpasning til præcisionsbehov

Skræddersyet til specifikke slutbrugsbetingelser, er en omfattende pakke af løsninger tilgængelig-inklusive tilpassede stålkvaliteter, indvendig forkromning, specialiseret slutbearbejdning (såsom sænkning, afbrænding og riller) og streng renhedskontrol. Fra råvaresammensætning til endelig emballage anvender producenten en fleksibel proceskæde for at opfylde hver enkelt kundes unikke specifikationer vedrørende tolerancer, overfladefinish og ydeevne og leverer derved virkelig integreret teknisk support.

CDW-slanger bruges i vid udstrækning i bilsystemer, mekaniske komponenter, hydrauliske ledninger og forskellige tekniske applikationer. I bilsektoren anvendes det ofte i hydrauliske bremseledninger, præcisionstransmissionsolieledninger og støddæmpere stempelstangshylstre.

Inden for entreprenørmaskiner er den velegnet-til brug som hydrauliske cylindercylindre og pneumatiske præcisionskomponenter. Ydermere fungerer det som en kernekomponent i præcisionsværktøjsmaskiner, instrumentering og automationsudstyr-applikationer, hvor der kræves ekstrem høj præcision i slangepasning,-der effektivt erstatter visse typer sømløse præcisionsstålrør og gør det muligt for kunderne effektivt at kontrollere indkøbsomkostningerne.

Præcisionsfremstillingen afCDW stålrørudgør et omfattende, sammenkoblet system karakteriseret ved flerlags kvalitetskontrol. Processen begynder med elektrisk modstandssvejsning, efterfulgt af rørformning og sømsvejsning; rørene gennemgår derefter dorn-koldtrækning, efterfulgt af varmebehandling, dimensionel dimensionering, opretning og streng inspektion. Efter afslutningen af ​​disse trin udviser den resulterende slange enestående dimensionel nøjagtighed, overfladekvalitet og mekaniske egenskaber.
